Мульти-сплит GENERAL: как распределить внутренние блоки по комнатам

Внутренние блоки мульти-сплит-системы подбирают отдельно для каждой комнаты по её теплопритокам, назначению и месту установки. Наружный блок выбирают после этого: он должен поддерживать нужное число подключений, допустимую комбинацию мощностей, суммарную длину трасс и перепад высот.

Сначала решите, какие комнаты охлаждать

Один внутренний блок обслуживает ту зону, где установлен. Воздух через закрытую дверь не перенесёт холод из гостиной в спальню, а мощный прибор в коридоре создаст сквозняк рядом с собой и не выровняет температуру в удалённых комнатах. Поэтому план начинают с перечня помещений и графика их использования.

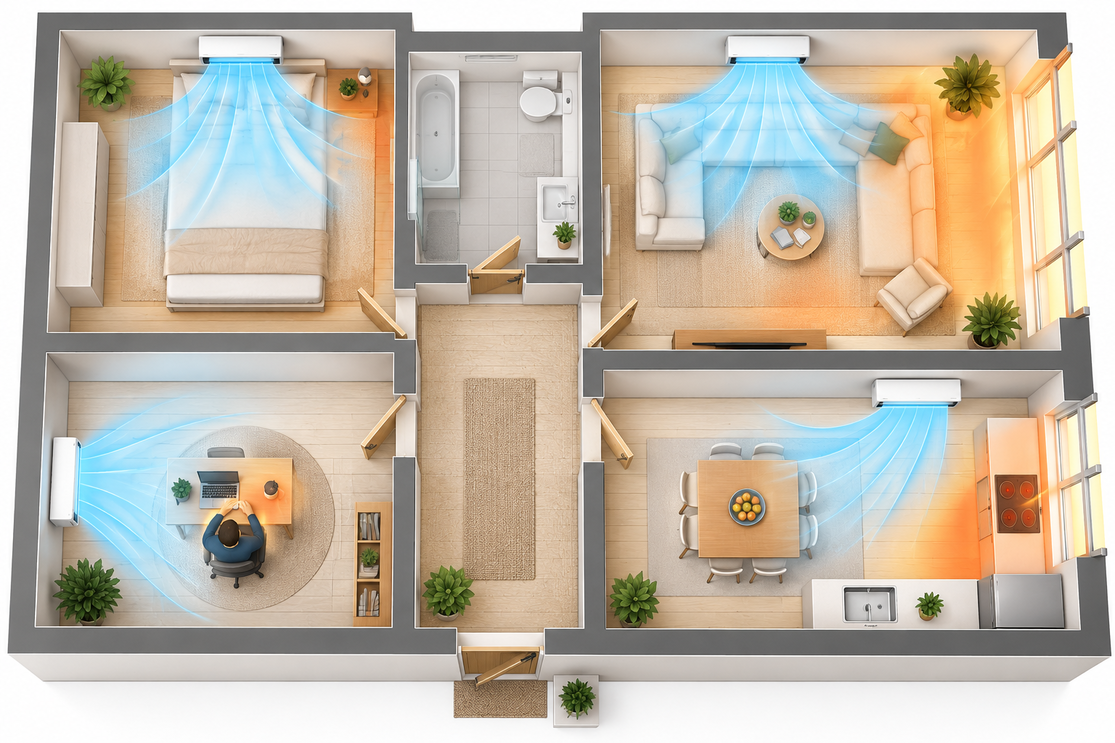

Для каждой комнаты фиксируют площадь и высоту, ориентацию и размер окон, наружные стены, солнцезащиту, число людей, освещение и технику. В кухне учитывают рабочие тепловыделения, в спальне — ночной режим и расположение кровати, в кабинете — компьютер и продолжительную работу одного человека.

Ответ на вопрос «мульти-сплит: как распределить внутренние блоки по комнатам» даёт не одинаковая мощность на каждый адрес, а отдельный расчёт теплопритоков. Комната с панорамным западным окном может потребовать больше холода, чем более просторное помещение с северным фасадом.

Тип блока зависит от планировки

Настенный блок проще разместить и обслуживать. Его струю направляют вдоль свободной части комнаты, не на кровать, диван или рабочее место. Над шкафом либо в глубокой нише поток и возврат воздуха ухудшаются.

Кассетный блок распределяет воздух из потолочной зоны и подходит при достаточном запотолочном пространстве. Канальный можно скрыть, но для него рассчитывают воздуховоды, статический напор, решётки и доступ к фильтру. Напольное исполнение помогает там, где стену занимает остекление или отделка.

Разные типы разрешено объединять только в комбинациях, указанных производителем для конкретного наружного блока. Совпадение хладагента и номинальной мощности ещё не доказывает совместимость управляющей электроники, разветвителей и допустимых трасс.

Как выбрать наружный блок

Сначала складывают номинальную холодопроизводительность выбранных внутренних блоков. Отношение этой суммы к номинальной мощности наружного блока называют коэффициентом подключения. Для бытового мульти-сплита безопасный практический ориентир — сумма номиналов внутренних блоков на уровне 100–115% мощности наружного. Точный диапазон и конкретную комбинацию всё равно сверяют по таблице производителя.

Коэффициент подключения не означает, что наружный блок одновременно выдаст сумму паспортных мощностей всех внутренних. Компрессор распределяет доступную производительность между работающими комнатами. Если помещения регулярно требуют максимум в один и тот же час, расчёт ведут по одновременной нагрузке, а не по надежде на чередование.

Разновременное использование помогает в квартире, где спальни охлаждаются ночью, а гостиная — днём. Однако солнечный вечер, гости и работающая кухня способны совместить пики. В таблице режимов отмечают, какие блоки включены одновременно, и сравнивают их потребность с доступной мощностью наружного модуля при расчётной температуре.

Трассы могут изменить выбор

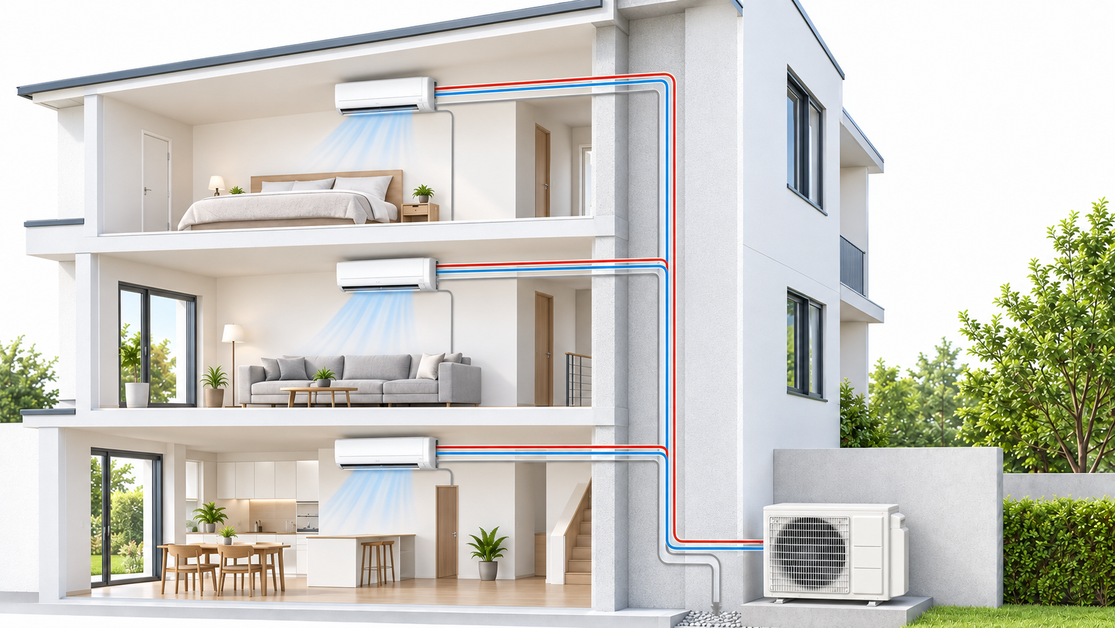

У каждой модели ограничены длина ветви до внутреннего блока, суммарная длина всех ветвей и перепад высот. Измерять нужно фактический маршрут через шахты и короба, а не прямую линию на плане. Добавляют участки у поворотов, сервисные петли и расстояния до мест подключения.

Длинная или сильно разветвлённая сеть увеличивает объём хладагента и требования к монтажу. Для части трасс потребуется дополнительная заправка по инструкции. Диаметры труб, разветвители и способ разводки также задаёт документация конкретной серии; уменьшать трубу ради узкого короба нельзя.

Перепад считают отдельно между наружным и внутренними блоками и, если инструкция требует, между самими внутренними. Место наружного агрегата проверяют по обдуву, шуму, доступу к сервисным панелям и возможности безопасно отводить воду при оттайке на обогреве.

У каждого внутреннего блока свой дренаж

Конденсат отводят с непрерывным уклоном к допустимой точке сброса. Контруклоны, длинные горизонтальные участки и негерметичные соединения приводят к застою, запаху и протечкам. Если самотёк невозможен, проектируют насос и доступ для его замены, а не прячут его без ревизии.

Дренажные линии теплоизолируют там, где на поверхности может выпадать конденсат. До отделки проводят пролив каждого маршрута. Общий коллектор рассчитывают по расходу и защищают от обратного воздуха и запаха канализации.

Можно ли одновременно греть и охлаждать

Обычная бытовая мульти-сплит-система с одним реверсивным наружным блоком работает в общем режиме: все включённые внутренние блоки либо охлаждают, либо обогревают. Разные уставки в комнатах возможны, а одновременная подача холода в одну комнату и тепла в другую — нет, если производитель прямо не указал систему с рекуперацией тепла.

Это ограничение важно весной и осенью: солнечный кабинет может требовать охлаждения, пока северная спальня — обогрева. При постоянной встречной потребности рассматривают независимые сплит-системы или другое инженерное решение.

Что подтверждает текущий ассортимент GENERAL

В разделе наружных блоков мульти-сплит представлены серии Flexible Multi и Big Multi. Например, для AOHG30KBTA4 в характеристиках указаны четыре внутренних блока, холодопроизводительность 8 кВт, хладагент R32 и однофазное питание. Эти данные описывают конкретную модель и не переносятся на соседние исполнения.

Совместимые внутренние блоки выбирают в отдельном разделе, а окончательную комбинацию сверяют по технической таблице серии. Если на одной странице расходятся краткий анонс и поле характеристики, до заказа опираются на официальную документацию и уточняют состав системы.

Когда отдельные сплит-системы практичнее

Несколько независимых систем стоит сравнить с мульти-сплитом, когда наружные блоки разрешено разместить без ущерба фасаду, комнаты часто требуют противоположных режимов или отказ одного общего агрегата недопустим. Они также упрощают поэтапный ввод помещений и иногда сокращают трассы.

Мульти-сплит полезен при жёстком ограничении числа наружных блоков и согласованном графике комнат. Цена оборудования не даёт полного сравнения: учитывают монтаж всех ветвей, доступ к соединениям, дренаж, электропитание и будущий сервис.

Проверка перед заказом

1. Рассчитайте нагрузку каждой комнаты и выберите тип внутренних блоков.
2. Составьте таблицу одновременной работы по времени суток.
3. Проверьте число портов, совместимые комбинации и коэффициент подключения.
4. Измерьте каждую ветвь, общую трассу и оба вида перепада высот.
5. Спроектируйте дренаж и сервисный доступ для каждого блока.
6. Сверьте температурные диапазоны, питание и место наружного агрегата.

Рабочая схема получается тогда, когда комнатные нагрузки, одновременность и геометрия трасс проверены вместе. Подбор только по сумме площадей пропускает ключевые ограничения и может привести либо к нехватке мощности в пиковый час, либо к комбинации, которую производитель не разрешает подключать.
