Канальный кондиционер GENERAL: какие данные нужны для расчёта воздуховодов

Канальный кондиционер: какие данные нужны для расчёта воздуховодов, чтобы блок за потолком выдал паспортный расход и не шумел? Нужны расход воздуха, трасса и сечения каналов, тип и число решёток, высота запотолочного пространства, путь дренажа и место для сервисного люка. По этим данным считают потери давления в сети и выбирают режим вентилятора в пределах внешнего статического напора блока.

Одна зона, скрытый блок и сеть каналов

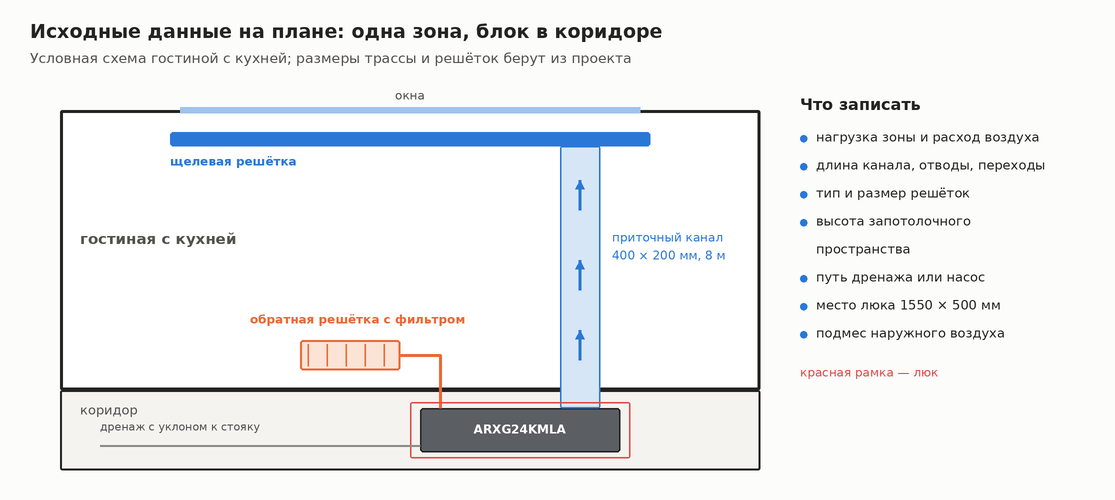

Канальный блок обслуживает одно помещение или одну открытую зону: гостиную с кухней, офисный зал, торговый зал. Блок прячут в коридоре или над подшивным потолком соседнего помещения, воздух подают по воздуховоду к решёткам вдоль одной стены, а забирают через решётку на противоположной стороне. Несколько закрытых комнат одним блоком не обслуживают: у них разная нагрузка, а термостат один.

В нашем ассортименте есть средненапорные блоки GENERAL серии KMLA, например ARXG24KMLA: холодопроизводительность 6,8 кВт, расход воздуха 1100 м³/ч, высота корпуса 270 мм. Для низкого запотолочного пространства подходят тонкие блоки серии KLLAP (ARXG09–18KLLAP) высотой 198 мм.

Что собрать до подбора

• Площадь, теплопритоки и требуемая холодопроизводительность, по ней — модель и её расход воздуха.
• План трассы: длина основного канала, число отводов и переходов, место распределительной камеры.
• Тип, размер и число приточных и обратных решёток, их положение относительно рабочих мест.
• Высота пространства между перекрытием и подшивным потолком, балки и коммуникации на пути каналов.
• Путь дренажа с уклоном до стояка или канализации.
• Место сервисного люка и потребность в подмесе наружного воздуха.

Внешний статический напор: от потерь сети к режиму вентилятора

Внешний статический напор — давление, которое вентилятор блока развивает сверх сопротивления самого блока — корпуса и теплообменника. Его расходуют на всю внешнюю сеть: воздуховоды, отводы, камеры, решётки и фильтр. Потери сети ΔP складывают из потерь на трение (удельные потери R, Па/м, × длина участка) и местных сопротивлений: отводов, переходов, решёток. Результат сравнивают с диапазоном блока.

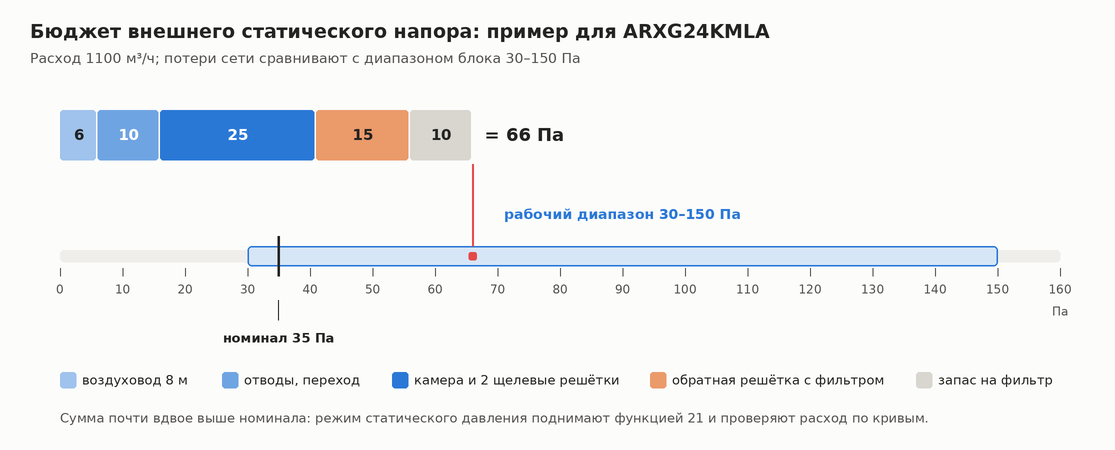

У ARXG24KMLA диапазон 30–150 Па, номинал — 35 Па. Пример для зала с одной приточной камерой и двумя щелевыми решётками; значения оценочные, потери решёток берут из каталога их производителя:

Скорость считают так: 1100 м³/ч — это 0,306 м³/с, сечение 400 × 200 мм — 0,08 м², отсюда около 3,8 м/с. Итог 66 Па укладывается в диапазон 30–150 Па, но почти вдвое выше номинала. Значит, с заводской настройкой блок недодаст воздуха и режим статического давления нужно повысить.

У KMLA четыре режима: «Нормальный» (заводской) и «Высокое статическое давление» 1, 2 и 3. Их переключают функцией 21 с проводного пульта. Расход воздуха в каждом режиме сверяют с кривыми технического руководства. Если фактическое давление не соответствует выбранной настройке, блок может переключиться сам. Если сумма вышла за 150 Па, увеличивают сечения, сокращают трассу или убирают лишние отводы.

Решётки, шум и забор воздуха

Решётки задают и потери давления, и шум в помещении. Чем меньше живое сечение, тем выше скорость на выходе и тем громче поток. Поэтому решётки подбирают по каталогу на расчётный расход с запасом по площади, а не по ширине готового короба. Паспортный уровень звукового давления ARXG24KMLA — 31/29/27/25 дБ(А) на высокой, средней, низкой и тихой скоростях; шум решёток и каналов к нему добавляется.

В заводском исполнении KMLA забирает воздух сзади; для нижнего забора переставляют решётку и фланец. При нижнем заборе звук блока сильнее слышен в помещении, поэтому обратную решётку ставят там, где он меньше мешает. На входе в блок обязателен воздушный фильтр, иначе забивается теплообменник. Решётки крепят так, чтобы без инструмента их нельзя было снять и дотянуться до вентилятора.

Воздуховоды теплоизолируют, чтобы на них не выпадал конденсат; металлические каналы дополнительно отделяют изоляцией от стен. Для подмеса наружного воздуха у KMLA есть вырубка под круглый фланец UTD-RF204 и воздуховод Ø200 мм. Приточную вентиляцию с зимним подогревом мы рекомендуем оставлять отдельной установкой, а в патрубок кондиционера подавать уже подготовленный воздух.

Высота потолка, сервисные люки и дренаж

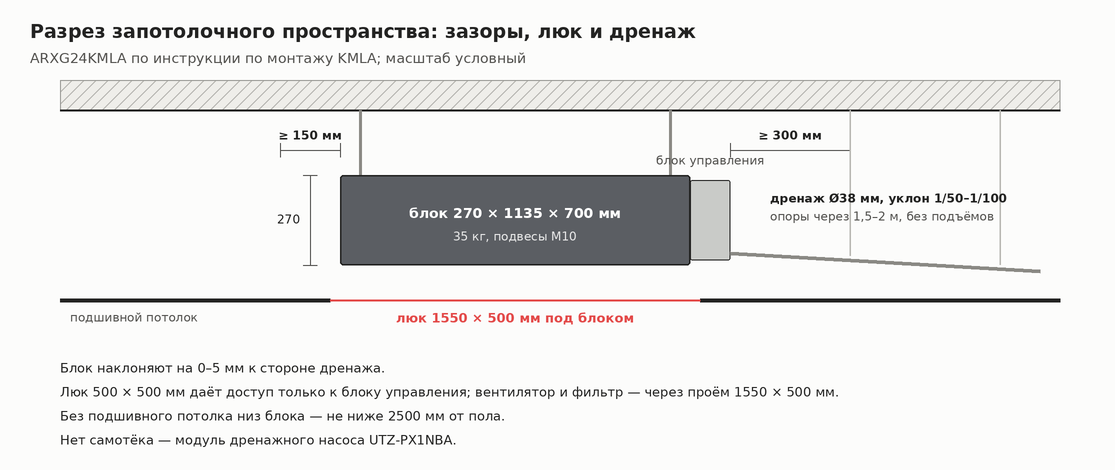

Корпус ARXG24KMLA — 270 × 1135 × 700 мм, масса 35 кг. Над ним нужен запас под подвесы M10 и переходы к каналам. Сбоку оставляют не меньше 300 мм со стороны блока управления и 150 мм с противоположной стороны; без подшивного потолка низ блока должен быть на высоте не меньше 2500 мм от пола. Основание должно выдерживать пятикратный вес блока.

Сервисный люк проектируют сразу. Отверстие 500 × 500 мм позволяет снять только блок управления. Чтобы достать вентилятор и фильтр, нужен проём 1550 × 500 мм под блоком. Нижняя панель KMLA разъёмная, двигатель и вентилятор обслуживают, не снимая корпус.

Конденсат уходит через патрубок наружным диаметром 38 мм. С завода он слева, со стороны блока управления; его можно перенести вправо, но на свободный порт обязательно возвращают заглушку и затягивают её крепежом, иначе возможна протечка. Для отвода подходит жёсткая труба ПВХ VP25 на клею. Уклон от 1/50 до 1/100 — это 1–2 см перепада на каждый метр: при трассе 6 м до стояка под один дренаж уходит 6–12 см высоты, и это ещё одна причина мерить запотолочное пространство заранее. Подъёмов и сифонов на трубе быть не должно, опоры ставят через каждые 1,5–2 м, трубу утепляют. Корпус вешают с наклоном 0–5 мм к дренажному порту. Когда перепада не хватает, к KMLA добавляют модуль дренажного насоса UTZ-PX1NBA; у тонких блоков KLLAP насос встроен и поднимает воду до 700 мм.

Порядок расчёта перед покупкой

1. Модель — по нагрузке зоны; у ARXG24KMLA расчётный расход 1100 м³/ч.
2. Трасса — на плане с отметками потолков: основной канал под 3–4 м/с, каждая решётка по каталогу на свой расход.
3. Потери — одной суммой: трение, отводы, решётки, фильтр и запас на его загрязнение, как в таблице выше.
4. Сумма выше 150 Па означает переработку сети до покупки, а не после монтажа.
5. Режим статического давления — по кривым; фактический расход на решётках замеряют при пусконаладке.
6. Монтаж: зазоры 300 и 150 мм, люк 1550 × 500 мм, уклон дренажа или насос UTZ-PX1NBA.

С таблицей потерь, выбранным режимом и отметками люка на руках модели проще сравнивать между собой: разница в напоре и высоте корпуса сразу видна по разделу канальных кондиционеров.
