General ARHG45LHTA / AOHG45LATT

Высоконапорная канальная сплит-система для помещений, куда воздух приходится вести по длинным воздуховодам. Эта версия серии HIGH DUCT получает питание от трёхфазной сети, её вентилятор держит статический напор до 250 Па.

Воздуховоды и трасса

Корпус внутреннего блока ARHG45LHTA высотой 400 мм прячется в запотолочном пространстве. Кроме рециркуляции блок подмешивает свежий воздух, к нему подключается внешний вентилятор. Многоразовый фильтр UTD-LF60KA поставляется как аксессуар.

Жидкостная линия — 9,52 мм (3/8″), газовая — 15,88 мм (5/8″). Длина магистрали достигает 50 м, перепад высот между блоками — 30 м. Хладагент R410A залит на 20 м трассы (3,45 кг), на каждый дополнительный метр нужно 40 г. Дренаж выводится трубой с наружным диаметром 32 мм.

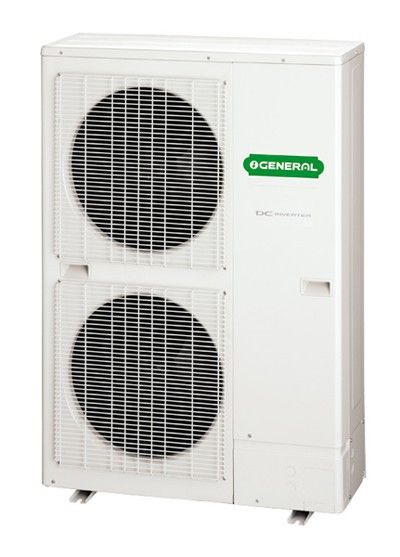

Полное DC-инверторное управление по технологиям V-PAM и i-PAM охватывает компрессор и вентиляторы обоих блоков. Режим выбирается автоматически, поток регулируется сам, комфортное осушение снимает лишнюю влагу. Наружный блок AOHG45LATT охлаждает при температуре на улице от −15 до +46 °C и греет от −15 до +24 °C; с зимним комплектом, который ставится отдельно, охлаждение работает до −25 °C. Ему доступен тихий режим, а вся система умеет снижать энергопотребление, ограничивать потребляемую мощность и перезапускаться после отключения питания.

Пульты и интеграция

В комплекте проводной пульт с таймером однократного включения и выключения, недельным таймером и таймером экономии. Каждый блок кодируется индивидуально, работают внешнее управление и внешняя индикация. Дальше всё зависит от задачи:

• группа до 16 внутренних блоков — проводные пульты UTY-RNNGM, UTY-RVNGM с 8 настройками таймера на день и упрощённый UTY-RSNGM для гостиниц и офисов;
• смартфон или планшет — Wi-Fi-модули UTY-TFNXZ1, FJ-RC-WIFI-1, FJ-RC-WIFI-2;
• диспетчеризация здания и «умный дом» — конвертеры Modbus FJ-RC-MBS-1 и KNX FJ-RC-KNX-1i;
• общая сеть управления с VRF — конвертеры UTY-VTGX на 12 В постоянного тока и UTY-VTGXV на 220 В для 2- и 3-проводных пультов;
• ключ-карты, датчики открытия окон и дверей, пожарная сигнализация — контроллер UTY-TERX;
• внешние системы управления и сигнализации — комплект UTD-ECS5A;
• замер температуры в другой точке помещения — выносной датчик UTY-XSZX.

Самодиагностика, защита от предельных температур и многоуровневая самозащита встроены, программа расширенной сервисной диагностики заказывается отдельно.
